So erstellen Sie
ein Flussdiagramm
Flussdiagramme haben gegenüber Textstandards einen klaren Vorteil: Sie lassen sich schneller erstellen und sind häufig auch leichter zu verstehen. Wir zeigen Ihnen, wie Sie auch als absoluter Computer-Einsteiger mit Microsoft© word ein Flussdiagramm erstellen. (Schritt-für-Schritt-Anleitung "Beschwerdemanagement in der Altenpflege" mit 44 Bildschirmfotos)
Starten Sie Word.
Es öffnet sich ein leeres Dokument. Um bei
einem Systemabsturz keine Daten zu verlieren, geben Sie dem
Dokument zuerst einen Namen. Klicken Sie dafür auf "Datei" ...
und dann auf "Speichern unter".
Wählen Sie den passenden Ordner für das
Dokument aus. Geben Sie den gewünschten Namen für Ihre Datei ein. Klicken Sie
dann auf "Speichern"
Speichern Sie während der folgenden Arbeit
regelmäßig (alle 10 Minuten) die Fortschritte ab. Klicken Sie
dazu auf das entsprechende Symbol.

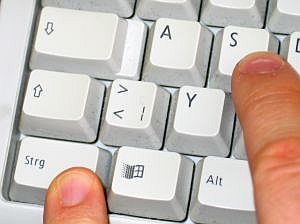

Alternativ dazu können Sie auch die "Strg"-Taste
gedrückt halten und dann die "S"-Taste drücken.
Um eine Zeichnung zu erstellen, benötigen
Sie die entsprechende Befehlsleiste in word. Sie erkennen Sie an
dem Wort "Zeichnen".
Wenn die Leiste nicht zu sehen ist,
klicken Sie auf "Ansicht", dann auf "Symbolleisten", dann auf
"Zeichnen". Sie sehen dann die entsprechende Symbolleiste.
Nun können Sie anfangen, das Diagramm zu
zeichnen. Beginnen Sie mit dem auslösenden Problem für das
Flussdiagramm. (In diesem Fall ein unzufriedener Bewohner).
Üblicherweise wird dieses Element in ein Oval gefasst. Klicken
Sie auf das entsprechende Symbol:
Der Bereich, in dem Sie eine Grafik
erstellen können, erscheint. Sie sehen den Schriftzug "Erstellen
Sie Ihre Zeichnung hier" (Darstellung verkleinert).
Bewegen Sie den Mauszeiger zum gewünschten
Anfangspunkt des Ovals. Klicken Sie auf die linke Maustaste und
ziehen Sie den Mauszeiger mit gehaltener Maustaste zum
gewünschten Endpunkt des Ovals.
Sie können dann die Maustaste loslassen.
Klicken Sie mit der rechten Maustaste auf
das Innere des Ovals. Es erscheint ein Menü. Klicken Sie auf
"Text hinzufügen".
Es erscheint ein Textfeld. Geben Sie den
gewünschten Text ein.
Korrigieren Sie nun die Formatierung des
Textes. Markieren Sie den Text ...
... wählen Sie dann die gewünschte
Formatierung:
Der Text mit der neuen Formatierung:
Passen Sie nun die Größe des Ovals an.
Klicken Sie auf die rechte (oder die untere)
Veränderungsschaltfläche.
Mit gedrückt gehaltener Maustaste können
Sie die Größe des Ovals nun verändern. Lassen Sie die Maustaste
danach wieder los.
Das Oval passt nun zum Text.
Wenn die Position des Ovals innerhalb der
Seite nicht stimmt, können Sie den Standort leicht verändern.
Klicken Sie mit der linken Maustaste auf den Rand des Feldes.
Halten Sie die Maustaste gedrückt. Bewegen Sie den Mauszeiger an
die richtige Stelle. Lassen Sie dann den Mauszeiger los.
Jetzt können Sie den ersten Pfeil setzen.
Klicken Sie auf das Pfeil-Symbol. Der Mauszeiger wird zu einem
Kreuz.
Klicken Sie mit der linken Maustaste auf
den gewünschten Startpunkt des Pfeils. Fahren Sie mit gedrückt
gehaltener Maustaste an den Endpunkt. Lassen Sie den Mauszeiger
los.
Der Pfeil erscheint. Seine Lage lässt sich
an zwei Veränderungsschaltflächen leicht anpassen (mit gedrückt
gehaltener Maustaste).
Als nächstes folgt die erste "Aktion"
(üblicherweise in einem Rechteck). Um dieses zu zeichnen,
klicken Sie auf das entsprechende Symbol.
Wie zuvor beim Oval wird auch beim
Rechteck zunächst der Start- und Endpunkt festgelegt. Danach
können Sie den Text einfügen.
Das "Vorgabedokument" (in diesem Fall die
Beschwerde) wird üblicherweise in einem Parallelogramm
"verpackt". Klicken Sie auf "AutoFormen", dann auf
"Standardformen", dann auf das Parallelogramm.
Zeichnen Sie einen weiteren Pfeil. So
sieht das dann aus:
Das passende Symbol für die Aufzeichnung
(Dokumentation) finden Sie unter "AutoFormen" /
"Flussdiagramm".
Ergebnis:
Wenn der Platz knapp wird, können Sie das
Grafikfeld an den Veränderungsschaltflächen leicht anpassen
(mit gedrückt gehaltener Maustaste).
Zu treffende Entscheidungen werden als
Raute dargestellt.
Um einen Pfeil zu beschriften (in diesem
Fall mit "ja"), benötigen Sie ein eigenes Textfeld.
Klicken Sie auf das Textfeldsymbol.
Markieren Sie den Anfangs- und den
Endpunkt.
Beschriften Sie das Textfeld.
Was jetzt noch stört, ist der schwarze
Rahmen um das Textfeld. Daher folgt nun ein Doppelklick (linke
Maustaste) auf den Rand.
Klicken Sie auf diese Schaltfläche ...
... und dann auf "keine Linie". Klicken
Sie auf "OK"
Der Rand um das Textfeld ist verschwunden.
Jetzt benötigen Sie noch einen Pfeil, der
"um die Ecke geht".
Diesen erhalten Sie, indem Sie zwei Linien
und einen Pfeil verwenden (Schaltflächen siehe unten). Der Pfeil
sieht aus, als wäre er ein einziges Objekt. Tatsächlich sind es
aber drei Bausteine. Der Endpunkt der ersten Linie (1) liegt am
Startpunkt der zweiten Linie (2), die wiederum in den Pfeil
mündet (3).
Auf diese Weise können Sie Ihr
Flussdiagramm Stück für Stück zusammensetzen.
|
